LABORATORIO ETHERCHANNEL - CCNP

TOPOLOGÍA

ESCENARIO

1. Crear Etherchannel de capa 2 entre switch1 y 2 con Lacp. Hacer balanceo de carga en base a la dirección mac de origen

2. Crear Etherchannel de capa 3 entre switch1 y 3 con Pagp.

Esta práctica la hacemos con switches multilayer

--------------------------------------------------------------------------------------------------------------------------

1.  Lo primero es convertir los puertos fa0/1 y fa0/2 de ambos equipos en puertos de capa 2:

      (config)#interface range fa0/1 - 2



      (config-if)#switchport

Ahora el Etherchannel de capa 2

Switch 1 y 2:

    (config-if-range)#channel-group 1 mode active

Se crea una interface Port-Channel (Po1)

Comprobamos con show etherchannel summary

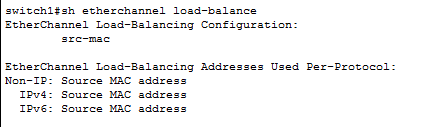

Ahora configuramos el balanceo de carga:

             (config)#port-channel load-balance src-mac

2. He escogido los puertos Gigabit para que veáis que es igual en todos los puertos. Nos aseguramos de que los puertos son de capa 3:

            (config)#int range g0/1 - 2

            (config-if-range)#switchport

Configuramos el channel-group.

            (config-if-range)#channel-group 2 mode desirable



Nos habrá creado ya el itnerface Port-Channel 2. Comprobadlo.

Si comprobamos el ethernchannel, vemos que ha levantado, pero solo la capa 2. Ahora configuramos la capa 3.

switch3(config)#interface port-channel 2
switch3(config-if)#no switchport

switch3(config-if)#ip add 10.0.0.3 255.255.255.0

switch1(config)#interface port-channel 2
switch1(config-if)#no switchport

switch1(config-if)#ip add 10.0.0.1 255.255.255.0



Comprobamos el etherchannel:
